01 Uvod u rad
Visokotemperaturne-legure na bazi nikla, kao materijali koji se koriste u ekstremnim okruženjima, pokazuju složenu ne-jednoliku deformaciju na visokim temperaturama zbog heterogenosti mikrostruktura u zoni taljenja (FZ), zoni -zahvaćene toplinom (HAZ) i osnovnom materijalu (BM) laser-zavarenih struktura, utječući na nosivost-opterećenja i vijek trajanja komponenti. Tradicionalnim metodama ispitivanja teško je točno izmjeriti mehanička svojstva i ne mogu se precizno predvidjeti deformacije pri visokim-temperaturama. Kako bi odgovorila na ovaj izazov, ova studija usvaja više-suradničku karakterizaciju i pristup modeliranja, fokusirajući se na heterogenost svojstava mikro-zona u laser-zavarenim spojevima. Integriranjem tehnika testiranja nanoindentacije, simulacije konačnih elemenata (FE) i korelacije digitalne slike (DIC), uspostavljena je metoda za predviđanje ne-jednolike toplinske deformacije u temperaturnom rasponu od 20-800 stupnjeva.
02 Pregled cjelovitog teksta
Ova studija koristi superleguru GH3536 na bazi nikla-kao eksperimentalni materijal za provođenje karakterizacije i modeliranja ponašanja heterogenih toplinskih deformacija laser-zavarenih spojeva. Integracijom nanoindentacije, FE simulacije i DIC tehnika ispitivanja, u kombinaciji s modelom tvrdoće (Ludwickov model) i metodom identifikacije bezdimenzionalnih parametara, istražuju se mikro-mehanička svojstva i obrasci deformacije FZ, HAZ i BM unutar temperaturnog raspona od 20-800 stupnjeva. Eksperimentalni rezultati pokazuju da ova-metoda s više skala može točno dobiti mehaničke parametre svake mikro-regije, s maksimalnom pogreškom granice razvlačenja od samo 9,8% u usporedbi s rezultatima DIC ispitivanja; na 800 stupnjeva, ne-jednoliko odstupanje deformacije FZ vlačnog uzorka širine 3,0 mm doseže 67%. Primjenom ovog modela na testove savijanja čeonih ploča i T-spojeva potvrđen je utjecaj lokalnih svojstava na performanse pri visokim-temperaturama, objašnjavajući intrinzičnu korelaciju između strukturne heterogenosti mikro-regije i deformacijskog ponašanja. Ova studija razjašnjava temeljne mehanizme heterogenih deformacija u zavarenim spojevima legura na visokim-temperaturama, bavi se pitanjem nejednolike deformacije koju tradicionalne metode teško rješavaju i ima značajnu teorijsku i inženjersku vrijednost za optimizaciju procesa zavarivanja u zrakoplovstvu i srodnim područjima.
Slika 03
visually analyses the load-depth (P-h) curves of nanoindentation for BM, HAZ, and FZ of laser-welded GH3536 high-temperature alloy joints from 20℃ to 800℃, revealing that the micro-mechanical properties of the laser-welded GH3536 alloy joints exhibit a gradient distribution of BM>HAZ>FZ, te da povećanje temperature pogoršava ovu heterogenost. Na 500 stupnjeva, krivulja pokazuje nazubljene fluktuacije koje odgovaraju Portevin-Le Chatelierovom efektu (PLC), fenomenu plastične nestabilnosti uzrokovanom dinamičkim naprezanjem tijekom plastične deformacije visokotemperaturnih legura-na bazi nikla-).

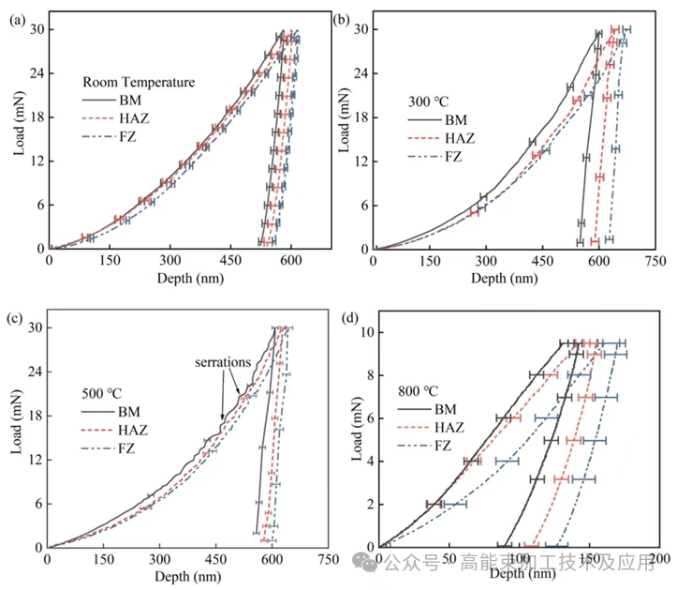

Slika 1. P-h krivulje ispitivanja utiskivanja u različitim područjima na različitim temperaturama: (a) 20 stupnjeva; (b) 300 stupnjeva; (c) 500 stupnjeva; (d) 800 stupnjeva
Slika 2 prikazuje DIC ispitivanje vlačne čvrstoće laser-zavarenih GH3536 visokotemperaturnih-spojeva legure na 20 stupnjeva, što pokazuje da FZ ima najslabija mehanička svojstva, s deformacijom od 0,544 pri 350 s, a slijedi ga HAZ, dok se BM najmanje deformira, vizualno prikazujući ne-jednoliku deformaciju uzrokovanu heterogenost izvedbe mikro-regije. Krivulja DIC ispitivanja odgovara ekstenzometarskoj krivulji, potvrđujući točnost i pouzdanost DIC tehnike u karakterizaciji lokalne deformacije zavarenih spojeva.
Figure 3 shows the uniaxial tensile simulation of localised properties in different regions of laser-welded GH3536 high-temperature alloy joints, indicating that the strain distribution consistently follows FZ>HAZ>BM na svim temperaturama, a povećanje temperature pogoršava ovu ne-jednoliku deformaciju; krivulje FE simulacije blisko odgovaraju eksperimentalnim krivuljama, s maksimalnom pogreškom granice razvlačenja od samo 9,8%, potvrđujući točnost inverzije nanoindentacije plus modificirani Ludwickov model i pružajući pouzdanu podršku za predviđanje performansi usluge pri visokim-temperaturama i optimizaciju procesa zavarivanja.
Slika 4 prikazuje mape kontura ekvivalentne plastične deformacije na 20 stupnjeva za laser-zavarene GH3536 visokotemperaturne-spojeve legure s različitim FZ širinama. Rezultati pokazuju da je FZ uvijek područje koncentrirane deformacije na svim temperaturama. Pri FZ širini od 3,0 mm, ne-jednolika deformacija je značajna, s odstupanjem od 68% od jednolike deformacije na 800 stupnjeva, a to odstupanje raste s temperaturom. Utjecaj širine FZ na jednolikost deformacije pokazuje nelinearni trend prvo povećanja, a zatim smanjenja. Na 1,5 mm, ne-jednolikost deformacije je slabija zbog jakih ograničenja osnovnog materijala, a na 4,5 mm i 6,0 mm, slabija je zbog preraspodjele naprezanja. Jasno je da je 3,0 mm kritična širina koju treba izbjegavati, pružajući ključne smjernice za optimizaciju parametara procesa zavarivanja.
